Le signal est capté par une antenne ou un reseau d'antennes.

Il s'agit d'une sinusoïde amortie.

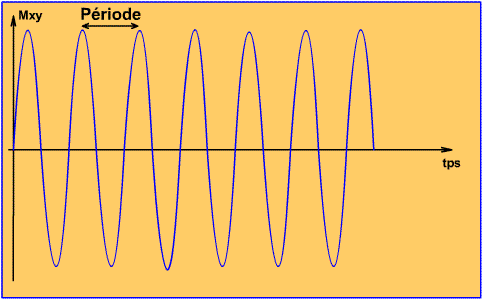

    Sinusoïde :





L'antenne récèptrice capte le signal maximum lorsque les protons en phase passent devant elle.

Les protons continuant leur tour s'éloignent de celle-ci et le signal capté est minimum quand les protons passent à l'opposé du cercle décrit par le cône de précession.

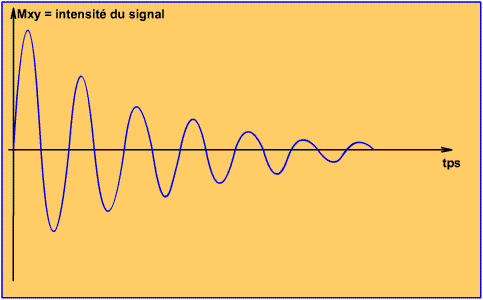

  Décroissante ou amortie :


  Le signal correspond à la mesure de la valeur de la composante transversale Mxy du vecteur d'aimantation M.


La courbe joignant tous les sommets de cette sinusoïde décroissante correspondant alors à la courbe de décroissance de relaxation transversale T2.

Elle est appelée la FID : Free Induction Decay ou décroissance de l'induction libre.





NB : En théorie, la FID décroît comme le T2 mais en réalité, elle décroît beaucoup plus rapidement du fait des inhomogénéités microscopiques du champ magnétique.

On parle alors de T2 * (= T2 étoile).
