Comme
son nom l'indique cet artéfact est du au
mouvements du patients. Ces mouvements peuvent
êtres physiologiques (péristaltisme,
respiration, battements cardiaques...).
|
| |
|
|
|
|
|
|
| |
|
 |
IMAGERIE
: |
|
| |
|
|
Cet
artéfact se traduit par un flou de l'image
dans le sens de codage en phase et/ou dans le
sens de codage en fréquence.
Il
se traduit le plus fréquement par l'apparition
d'images fantômes de la structure en mouvement
dans le sens de cogade en phase. |
| |
|
|
|
|
|
|
| |
|
|
| |
|
|
|
|
|
|
| |
|
|
MECANISMES
: |
| |
|
|
Le
flou est du à ne dispersion du
signal dans les 2 directions de codage.
Les
images fantômes n'apparaissent que
dans le sens de codage de la phase. En
fait les différents gradients permettent
de localiser dans l'espace le signal. Le gradient
de fréquence est très rapide, il
n'est donc pas perturbé par les mouvements,
le gradient de fréquence lui est appliqué
à chaque TR, il est donc sensible
au mouvement d'une ligne de l'espace de
Fourier à l'autre.
En
fait chaque gradient est bipolaire pour compenser
les déphasages qu'ils induisent : cela
est suffisant pour les protons stationnaires mais
les protons en mouvement restent déphasés
et ainsi ils sont codés de façon
aberrante dans l'espace de fourier. |
|
| |
|
|
|
|
|
|
| |
|
|
SUPPRESSION
DE CET ARTEFACT
: |
| |
visualiser
le schéma |
 |

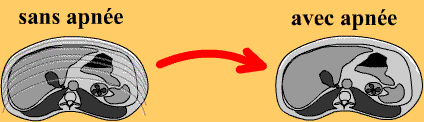

La
première façon la plus évidente
est de supprimer le mouvement ou du moins
de le limiter. Pour ceci nous allons
utiliser une contention appropriée, nous
allons réduire le temps de la séquence
(notamment en imagerie abdominale avec la possibilité
de faire des séquences en apnée). |
| |
|
|
|
|
L'utilisation
de la synchronisation (cardiaque ou respiratoire)
permet de s'affranchir des mouvements physiologiques
périodique. Le choix du Tr est choisi parmis
les multiples du cycle que l'on veut synchroniser
(onde R-R ou 2 expirations). Cette technique a
permis l'essor de l'imagerie abdominale et surtout
de l'imagerie cardiaque. |
| |
visualiser
le schéma |
|

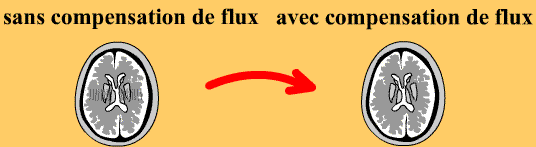

L'utilisation
de gradients de compensation de flux
permet de réduire les artéfacts
dus vaisseaux. Il s'agit en fait d'un lobe qui
est rajouté au gradient de sélection
de coupe et de lecture pour s'affranchir du
fait que la bipolarité de ces gradients
ne suffise pas à compenser les déphasages
qu'ils induisent sur les protons en mouvements.
De ce fait le Te minimum est forcement rallongé.
|
|
visualiser
le schéma |
|

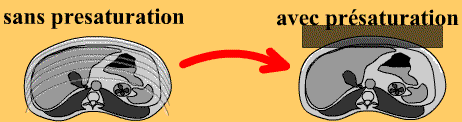

Les
bandes de présaturation
permètent de supprimer le signal sur
lesquelles elles sont disposées. Ainsi,
si ces endroits sont en mouvement, ils donneront
beaucoup moins de signal donc d'artéfacts.
|
|
visualiser
le schéma |
|

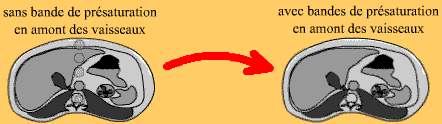

De
la même façon, si une bande
de présaturation est appliquée en
amont d'un vaisseau qui traverse une
coupe, au moment du recueil du signal, le sang
dans ce vaisseau sera présaturé
et ne donnera pas de signal donc pas d'artéfact.
|
|
visualiser
le schéma |
|

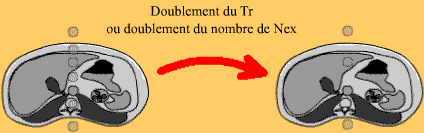

L'allongement
du Tr et l'augmentation du nombre de NEX
ne va pas supprimer cet artéfact mais va
espacer les images fantômes et
pourquoi pas les faire sortir de l'image. (attention
de ne pas changer la pondération et ne
pas augmenter de trop de temps d'acqisition. |
| |
visualiser
le schéma |
|

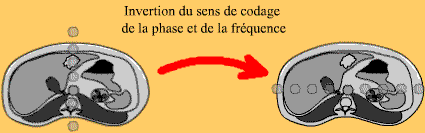

Du
fait que ces images fantômes ne se propagent
que sur l'axe de codage de la phase, en
inversant la direction de codage de la phase et
de la fréquence, les artéfacts
se projètent selon l'autre axe.
(hors de structures d'intéret). |
