Cette
séquence a pour base une séquence
en écho de spin ou écho de spin
rapide.

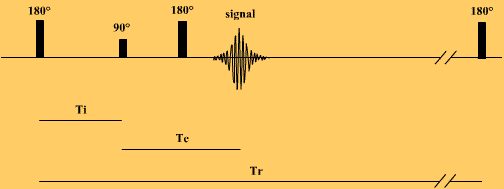

Une
impulsion de 180° a été ajoutée
avant l'impulsion de 90°
qui marque le début de la séquence
SE ou ESR classique. |
|
 |
|
|
|
|
|
|
|
Il
existe deux avantages pour cette séquence
: |
|
|
|
|
|
|
|
|
 |
Une
meilleure pondération en T1
: |
|
|
|
|
|
|
|

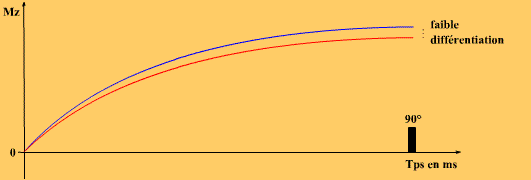

En
spin écho, lors
de l'impulsion de 90° suivante (au bout
d'un Tr), les tissus sont peu différentiés
en fonction de leur T1. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

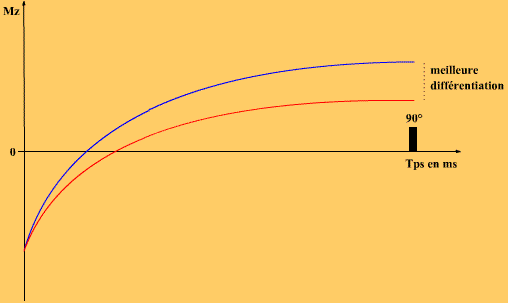

En
inversion-récupération ,lors
de l'impulsion de 90° suivante (au bout
d'un Ti), les tissus sont mieux différentiés
en fonction de leur T1.
Ceci
s'explique par le fait que lors de la repousse,
l'aimantation longitudinale décrit un
trajet 2 fois plus long.
A
noter que c'est ici le Ti qui conditionne
la pondération T1 et non plus le TR comme
en écho de spin. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
Une
possible suppresion tissulaire : |
|
|
|
|
|
|
|
Nous
constatons que la courbe de décroissance
T1 consécutive à une
impulsion de 180° d'inversion passe
par l'axe 0.
A
ce moment precis, si l'on fait une
impulsion de 90° il n'y aura pas
de composante longitudinale à
basculer : le tissu en question
ne donnera pas de signal.
La
courbe de décroissance d'un tissu passe
par 0 à 69 % du T1 de ce tissu.
En
conclusion pour éliminer le signal d'un
tissu, il faut régler le Ti de la séquence
à 0.69 fois le T1 de ce tissu. |
|
|
|
|
|
|
|
 |
-

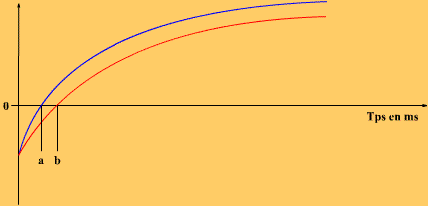

Si le Ti est réglé sur le temps
"a", le tissu bleu ne donnera pas
de signal.
-
Si le Ti est reglé sur le temps "b",
le tissu rouge ne donnera pas de signal. |
|
|
|
|
|
|
|
De
cette façon, il est possible de supprimer
la graisse en utilisant un Ti trés court
(env. 150 ms). Cette séquence
s'appelle STIR (=Short
Ti Inversion
Recovery).
Il
est possible de supprimer les liquides
avec un Ti plus élevé (env. 2500
ms). Cette séquence s'appelle
FLAIR (=FLuid
Attenuated Inversion
Recovery). |
|
|
|
|
|
|
|
REMARQUE
: |
|
La
plupart des systèmes ne prend en compte
que la valeur absolue de la composante
Mz.
Ainsi,
si l'impulsion de 90° a lieu avant que la
courbe ne passe par 0, la composante Mz est
négative mais le système se comporte
comme si elle était positive. |
|
|
|
|
|
|
|
 |
Si
l'impulsion de 90° a lieu 10 ms après
celle de 180° (Ti = 10 ms). La composante
Mz située en A se comporte comme si elle
était située en B.
Elle
va donc donner autant de signal que si le Ti
était de 40 ms. |
|
|
|
|
|
|
|
