Le but de cette séquence est, comme son nom l'indique, d'obtenir une séquence d'écho de spin plus rapidement.

Elle est basée sur un séquence de spin écho simple. L'écho simple est remplacé par une série de plusieurs échos.

Il sagit en fait d'une serie d'impulsion de 180° et de recueil de signal. Il est donc possible de remplir plusieurs lignes de l'espace de fourier lors d'une seule impulsion de 90°.

Le temps d'acquisition de la séquence est donc divisé par le nombre d'écho contenu dans le train d'écho par rapport à la même séquence en écho de spin classique.



Conséquences :

Tous les échos du train d'échos n'ont pas exactement la même pondération :



La pondération de l'image est à peu prés celle qui correspond à l'écho central du train d'écho (on parle de Te effectif).

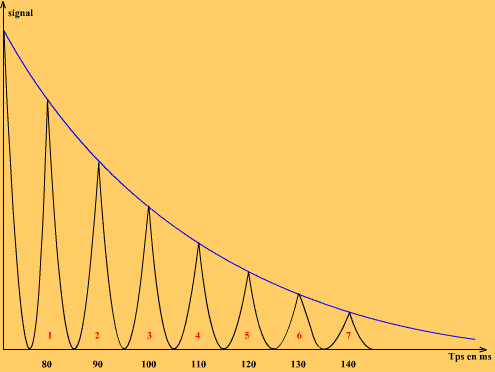

Ici, il s'agit d'un train de 7 échos.

Le premier écho est à 80 ms, le dernier est à 140 ms.

Le Te effectif est de 110 ms.



Cette séquence est plus adaptée au T2 qu'au T1 :


Ceci est du au fait de l'allongement du Tr qui dépondère en T1.

De plus si le train d'écho est supérieur à 4, les derniers echos du train commenceront à être pondérés T2. (Te >50 ms).

En pondération T2, le train d'écho peut aller jusqu'à 27.

Il peut même être de128 lorsque la moitié de l'espace de fourier est rempli en une seule impulsion de 90° (en single shot ou haste).


Si le train d'écho est trop élevé l'image donne un effet flou :

En effet si il existe une différence importante de signal entre 2 lignes de l'espace fourier, il apparait des artéfacts (flou ou images fantômes). C'est le cas si on augmente le train d'écho.

Une astuce pour limiter cet artéfact est de remplir l'epace de fourier de façon non linéaire sur l'ensemble de la séquence. Les echos de chaque train (donc chaque impulsion de 90°) sont répartis sur l'espace de fourier.

Anisi chaque ligne de l'espace de fourier a un signal tres proche de celui de la ligne suivante.



Remarque :

Pour plus de simplicité, sur cette animation 7 lignes de l'espace de fourier sont remplies en même temps mais elles le sont bien entendu les unes aprés les autres comme expliqué dans la première animation.

Le signal de la graisse est supérieur que pour une séquence soin-écho à pondération équivalente :

Ceci est due aux échos précosses du train d'écho qui contribuent à l'apport d'un effet T1.

La graisse ayant un T1 très rapide, elle réagit donc plus facilement à cet effet.
