"L’imagerie de diffusion est une cartographie des mouvements Browniens des molécules d’eau présentes dans un tissu".

Dans un milieu liquide, les molécules d'eau sont constamment agitées selon un mouvement brownien aléatoire dû à l'agitation thermique liée à leur énergie cinétique.
Un coefficient de diffusion caractérise ces mouvements aléatoires.
il est élevé dans l'eau libre et faible dans les tissus du fait de l'existance de compartiments, d'obstacles aux mouvements des molécules.



Dans l'eau libre le coefficient de diffusion est élevé.

Dans les tissus le coefficient de diffusion est plus faible.

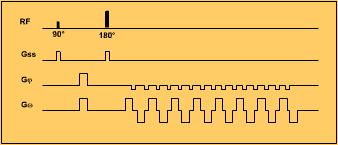

La séquence de diffusion est en fait une séquence basée sur une séquence de Spin Echo Echo Planar (SE-EPI).




En Echo planar, l'intégralité de l'espace de Fourier est rempli en un seul TR.


La différence réside ici dans le fait que l'impulsion de 180° est précédée et suivie de 2 gradients d'intensité importante et identique :
    le premier gradient va déphaser tous les protons

le 2ème gradient va rephaser les protons qui n'auront pas bougé.

De cette façon, les protons qui ont bougé (coefficient de diffusion plus fort) seront moins bien rephasés et donneront moins de signal que les protons qui auront peu bougé (coefficient de diffusion faible).

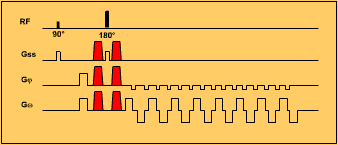

La diffusion rajoute à l'Echo Planar les deux gradients de part et d'autre de l'impulsion de 180° (ici dans les 3 directions).


Ainsi : l'atténuation du signal après l'application d'un gradient de diffusion est directement lié au coefficient de diffusion par une fonction logarithmique et l'image est le temoin des seuls mouvements moléculaires.

Plus l'intensité du gradient est forte plus ce phénomène est important.
Nous appelerons valeur B l'intensité de ce gradient.
Si B est faible l'effet de la diffusion est tres faible voire nul, nous obtenons une pondération T2, si B est fort (>1000) nous somme tres pondéré en diffusion).

A partir de cette séquence, nous pouvons calculer le coéfficient apparent de diffusion. Ce coefficient est calculé selon l'axe du gradient choisi (important pour l'étude de la substance blanche). Pour une diffusion standard en neuro, nous appliquerons les gradients simultanément dans les 3 plans de l'espace.
